在非标设计中，经常用到铝型材，工业铝型材表面经过氧化后，外观非常漂亮，组装成产品时，采用专用铝型材配件，不需要焊接，较环保，而且安装、拆卸、携带、搬移极为方便。铝型材连接方式也是多样化的，咱们直观学机械的小编虽然勤劳，但能力有限，也不可能穷极所有的方式，下面咱们简单介绍一下铝型材的20种连接方式，采用动图的形式演示，比较直观，大家可以保存。

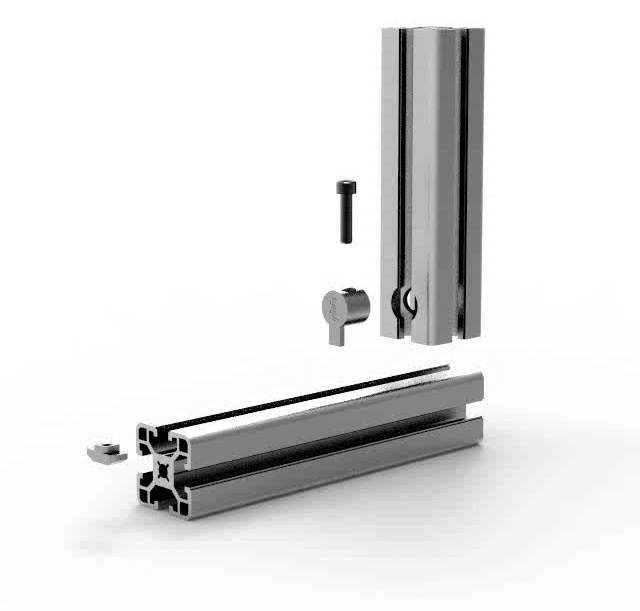

1.内置连接件

用于两根型材的90°连接，隐藏式连接，连接强度高。

中间连接的方式：

2.角码（90°、45°、135°）

用于型材固定角度的外连接，分为90°、45°、135°三种角度连接，可固定封板。

压铸角铝直角连接：

挤压角铝直角连接：

45°、135°连接：

3.螺钉连接
用于两根型材的90°内连接，安装拆卸方便，常用于简单的型材外罩连接。

不同样式的螺钉连接：

4.L形角槽连接件（90°）
用于两根型材的90°连接，安装拆卸简单，型材不需要追加工。

5.高强度角槽连接件（45°）
用于两条45°角的型材角槽内连接，强度高，常用于固定门框型材。

6.端面连接件
用于两条或三条型材之间的直角连接，牢固，美观。

7.三维连接件（直角）
用于三条型材之间的直角连接，连接方便，快捷。

8.三维连接件（R角）
用于三条圆弧形型材之间的直角连接，连接方便，快捷。

9.弹性扣件
用于两根型材的90°内连接，安装拆卸方便。

10.端连接件

用于两根型材的90°内连接，隐蔽式连接，连接强度高。

11.一字连接件
用于两根型材的高强度对连接。

12.锚式连接件
用于两型材的连接，多种角度可供选择，隐蔽式连接，方便型材安装。

13.活动铰链
用于两型材的连接，30°-150°任意调整。

14.转向连接板
用于各种型材连接，可进行多角度旋转。

15.连接板
用于多根型材的连接，连接强度高，无需对型材进行加工、安装便捷。







20.Y型-外置连接板
